UpperHand Gameを作る

ゲーム盤の表示エリアを分ける(その1)

画面レイアウト一応、人が二人いればゲームができるようにはなったのですが、手番と残り玉の数がわからないので、かなり不便です。そこで、図のように画面を分けることにしました (右下は後でボタンを配置するためにあけてあります)。

コンポーネントとコンテナ

Javaではボタンやスクロールバーのような画面の部品を コンポーネントと呼びます。これに対し、複数のコンポーネントを格納し配置する役割を担当するのが コンテナです。

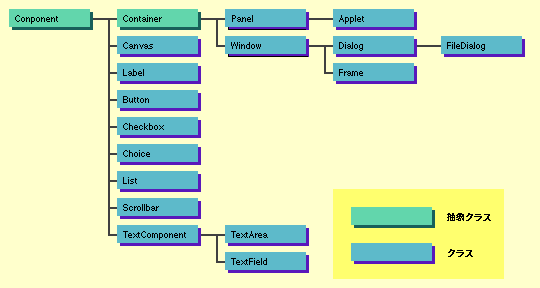

JDK1.0.2ではコンポーネント/コンテナのクラス階層は下の図のようになっています。

コンポーネントのクラス階層

コンテナもコンポーネントです。コンテナにコンテナを含めることで、コンポーネントを入れ子に配置することが可能となります。 Appletクラスもコンテナなのでその中にコンポーネントを含むことができます。イベントはコンポーネントに対して発生します。イベントのtargetというインスタンス変数にイベントが発生したコンポーネントが記録されています。また、Graphicsクラスのメソッドで指定する座標はコンポーネント内の相対座標となります。
表示エリアをコンポーネントに分割することで、イベント処理/描画処理を単純にすることができるわけです。

コンポーネントを定義する

では、コンポーネントを定義しましょう。以下の3つのクラスを定義します。

UpperHandBoardViewクラス: ゲーム盤を表示するクラス。今までUpperHandクラスが行っていた描画/イベント処理をこのクラスに移します。
UpperHandPlayerViewクラス: プレーヤーの手番を表示するクラス。次の手番の場合、背景を浮き上がった四角、名前をボールド体で表示します。
UpperHandBallViewクラス: プレーヤーの持ち玉を表示するクラス。

上の3つのクラスはゲームの状態を参照し表示しますが、ゲームの操作(初期化/着手など)は直接行わないことにします。ゲームの操作はUpperHandクラスが行います。 UpperHandBoardViewクラスはマウスボタンが押されたことを検知すると、マウスの座標を盤上の位置に変換し、 UpperHandクラスに着手を依頼します。

まず、UpperHandBoardViewクラスを定義します。
スーパークラスはCanvasクラスとしました。 Canvasクラスにはデフォルトの動作が定義されていませんので、コンポーネントを作成する場合によくスーパークラスとして利用されるクラスです。

//=============================================================================
//  UpperHandBoardView.java
//      Copyright(c) 1998 Satoshi Kobayashi, All rights reserved.
//=============================================================================

import java.awt.*;


//=============================================================================
//  class UpperHandBoardView
//      ゲーム盤を表示するクラス。
//=============================================================================
public class UpperHandBoardView extends Canvas
{
//-----------------------------------------------------------------------------
//  クラス変数定義
//-----------------------------------------------------------------------------

//  玉の大きさ
private final static int    size    = 32;

//  玉の描画エリア
private static Rectangle    area[];

//-----------------------------------------------------------------------------
//  クラス変数の初期化
//-----------------------------------------------------------------------------
static {
    // 玉の描画エリアを初期化する。
    //  位置pと、その(x,y,z)座標の対応をとり、sizeから位置pの描画エリアを
    //  計算している。
    area = new Rectangle[55];
    int p = 0;
    for (int z = 4; z >= 0; z--)
    {
        for (int y = 0; y <= z; y++)
        {
            for (int x = 0; x <= z; x++)
            {
                area[p] = new Rectangle(
                                (4 - z) * size / 2 + size * x,
                                (4 - z) * size / 2 + size * y,
                                size, size);
                p++;
            }
        }
    }
}

//-----------------------------------------------------------------------------
//  インスタンス変数定義
//-----------------------------------------------------------------------------

//  表示対象のゲーム
private UpperHandGame   game;

//  ゲームを制御するオブジェクト
private UpperHand       app;

//-----------------------------------------------------------------------------
//  コンストラクタ定義
//-----------------------------------------------------------------------------

//-----------------------------------------------------------------------------
//  public UpperHandBoardView(UpperHandGame game, UpperHand app)
//      UpperHandBoardViewのインスタンスを生成し、初期化を行う。
//          UpperHandGame   game    - 表示対象のゲーム
//          UpperHand       app     - ゲームを制御するオブジェクト
//-----------------------------------------------------------------------------
public UpperHandBoardView(UpperHandGame game, UpperHand app)
{
    this.game = game;
    this.app  = app;

    //  コンポーネントの背景色を設定する。
    setBackground(UpperHand.color[UpperHand.BG_COLOR]);
}

//-----------------------------------------------------------------------------
//  メソッド定義
//-----------------------------------------------------------------------------

//-----------------------------------------------------------------------------
//  public void paint(Graphics g)
//      現在のゲームの状態を描画する。
//-----------------------------------------------------------------------------
public void paint(Graphics g)
{
    paintBoard(g);      // 盤を描画する。

    // 玉を描画する。
    for (int p = 0; p < area.length; p++)
    {
        paintBall(g, p);
    }
}

//-----------------------------------------------------------------------------
//  private void paintBoard(Graphics g)
//      ゲーム盤のみを描画する。
//-----------------------------------------------------------------------------
private void paintBoard(Graphics g)
{
    Color   c1;         //  左と上の辺の色
    Color   c2;         //  右と下の辺の色

    c1 = UpperHand.color[UpperHand.BG_COLOR].brighter().brighter();
    c2 = UpperHand.color[UpperHand.BG_COLOR].darker().darker();

    //  5×5の盤面に浮き上がった四角形を書く。
    for (int y = 0; y < 5; y++)
    {
        for (int x = 0; x < 5; x++)
        {
            int X = x * size;
            int Y = y * size;
            g.setColor(c1);
            g.drawLine(X, Y, X + size - 1, Y);
            g.drawLine(X, Y, X, Y + size - 1);
            g.setColor(c2);
            g.drawLine(X, Y + size - 1, X + size - 1, Y + size - 1);
            g.drawLine(X + size - 1, Y, X + size - 1, Y + size - 1);
        }
    }
}

//-----------------------------------------------------------------------------
//  private void paintBall(Graphics g, int p)
//      pで指定された位置の玉を描画する。
//-----------------------------------------------------------------------------
private void paintBall(Graphics g, int p)
{
    Color c;

    //  玉の色を決定する。
    switch (game.boardStatus(p))
    {
    case UpperHandGame.FIRST:
        c = UpperHand.color[UpperHand.FIRST_COLOR];
        break;
    case UpperHandGame.SECOND:
        c = UpperHand.color[UpperHand.SECOND_COLOR];
        break;
    case UpperHandGame.NUTRAL:
        c = UpperHand.color[UpperHand.NUTRAL_COLOR];
        break;
    case UpperHandGame.MOVABLE:
        c = UpperHand.color[UpperHand.BG_COLOR];
        break;
    default:
        return;
    }


    if (game.boardStatus(p) != UpperHandGame.MOVABLE)
    {                                       //  玉を置くとき
        //  描画エリアいっぱいに背景色で円を描く。
        g.setColor(UpperHand.color[UpperHand.BG_COLOR]);
        g.fillOval(area[p].x, area[p].y,
                    area[p].width, area[p].height);

        //  描画エリアより少し小さめに円を描く。
        g.setColor(c);
        g.fillOval(area[p].x + 1, area[p].y + 1,
                    area[p].width - 2, area[p].height - 2);
    }
    else
    {                                       //  玉が置けるようになったとき
        //  描画エリアの半分の大きさで背景色の円を描く。
        g.setColor(c);
        g.fillOval(area[p].x + area[p].width / 4,
                    area[p].y + area[p].height / 4,
                    area[p].width / 2, area[p].height / 2);
    }
}

//-----------------------------------------------------------------------------
//  public boolean mouseDown(Event evt, int x, int y)
//      マウスのボタンが押されたときの処理を行う。
//-----------------------------------------------------------------------------
public boolean mouseDown(Event evt, int x, int y)
{
    if (!game.isFinish())
    {                           //  ゲームが終了していない場合
        //  着手可能な手の一覧を取得する。
        int move[] = game.moves();

        //  マウスのボタンが押された座標が、
        //  着手可能な位置の描画エリア内か調べる。
        for (int i = 0; i < move.length; i++)
        {
            int p = move[i];
            if (area[p].inside(x, y))
            {                       //  エリア内の場合
                app.makeMove(p);    //  着手を依頼する。
                return true;        //  イベントを処理したのでtrueを返す。
            }
        }
    }

    return false;   //  イベントを親コンポーネントに渡す。
}

}

ほとんどは、前回までUpperHandクラスが行っていた処理ですが数ヵ所変更しています。
1つは、paintBoard()メソッドで浮き上がった四角をfill3DRect()を使用して描画していた部分を、自力でdrawLine()を使って描画するように変更しました。特に意味はありません (fill3DRect()の表示がなんだか「ぼんやり」していて気に入らなかっただけ)。
もう1つは重要な変更です。
今まで、mouseDown()メソッドで着手を行っていた部分を UpperHandクラスに依頼するようにしました。また、着手の依頼を行わなかった場合はfalseを返すよう変更しました。 falseを返す意味については後で説明します。

次にUpperHandPlayerViewクラスを定義しましょう。スーパークラスは同じくCanvasクラスです。
自分の手番の場合、背景に浮き上がった四角を表示し名前はボールド体で表示します。

//=============================================================================
//  UpperHandPlayerView.java
//      Copyright(c) 1998 Satoshi Kobayashi, All rights reserved.
//=============================================================================

import java.awt.*;


//=============================================================================
//  class UpperHandPlayerView
//      プレーヤーの名前、手番を表示するクラス。
//=============================================================================
public class UpperHandPlayerView    extends Canvas
{
//-----------------------------------------------------------------------------
//  クラス変数定義
//-----------------------------------------------------------------------------

//  名前の表示に使用するフォントの名前
private final static String fontName    = "Helvetica";

//  名前の表示に使用するフォントのサイズ
private final static int    fontSize    = 10;

//-----------------------------------------------------------------------------
//  インスタンス変数定義
//-----------------------------------------------------------------------------

//  表示対象のゲーム
private UpperHandGame       game;

//  表示対象のプレーヤー
private int                 player;

//  プレーヤーの名前
private String              playerName;

//-----------------------------------------------------------------------------
//  コンストラクタ定義
//-----------------------------------------------------------------------------

//-----------------------------------------------------------------------------
//  public UpperHandPlayerView(UpperHandGame game, int player)
//      UpperHandBPlayerViewのインスタンスを生成し、初期化を行う。
//          UpperHandGame   game    - 表示対象のゲーム
//          int             player  - 表示対象のプレーヤー
//-----------------------------------------------------------------------------
public UpperHandPlayerView(UpperHandGame game, int player)
{
    this.game   = game;
    this.player = player;

    //  コンポーネントの背景色を設定する。
    setBackground(UpperHand.color[UpperHand.BG_COLOR]);
}

//-----------------------------------------------------------------------------
//  メソッド定義
//-----------------------------------------------------------------------------

//-----------------------------------------------------------------------------
//  public void playerName(String name)
//      プレーヤーの名前を設定する。
//-----------------------------------------------------------------------------
public void playerName(String name)
{
    playerName = name;
}

//-----------------------------------------------------------------------------
//  public void paint(Graphics g)
//      プレーヤーの名前を手番がわかる形で描画する。
//-----------------------------------------------------------------------------
public void paint(Graphics g)
{
    Color   bg = UpperHand.color[UpperHand.BG_COLOR];   //  背景色
    Color   fg = UpperHand.color[UpperHand.FG_COLOR];   //  前景色
    Color   c1;         //  左と上の辺の色
    Color   c2;         //  右と下の辺の色
    int     style;      //  フォントスタイル(標準/ボールド体)

    //  自分自身の位置を得る。
    Rectangle rect = bounds();

    if (!game.isFinish() && game.nextPlayer() == player)
    {                                           //  自分の手番の場合
        //  浮き上がった四角になるように色を設定する。
        c1 = bg.brighter().brighter();
        c2 = bg.darker().darker();
        //  フォントスタイルをボールド体とする。
        style = Font.BOLD;
    }
    else
    {                                           //  自分の手番以外の場合
        //  へこんだ四角になるように色を設定する。
        c1 = bg.darker().darker();
        c2 = bg.brighter().brighter();
        //  フォントスタイルを標準とする。
        style = Font.PLAIN;
    }

    //  背景を描く。
    g.setColor(c1);
    g.drawLine(0, 0, 0, rect.height - 1);
    g.drawLine(0, 0, rect.width - 1, 0);
    g.setColor(c2);
    g.drawLine(rect.width - 1, 0, rect.width - 1, rect.height - 1);
    g.drawLine(0, rect.height - 1, rect.width - 1, rect.height - 1);

    //  プレーヤーの名前を描く。
    g.setFont(new Font(fontName, style, fontSize));
    g.setColor(fg);
    g.drawString(playerName, 3, rect.height - 3);
}

}

最後にUpperHandBallViewクラスです。スーパークラスはやはりCanvasクラスです。

//=============================================================================
//  UpperHandBallView.java
//      Copyright(c) 1998 Satoshi Kobayashi, All rights reserved.
//=============================================================================

import java.awt.*;


//=============================================================================
//  class UpperHandBallView
//      プレーヤーの持ち玉を表示するクラス。
//=============================================================================
public class UpperHandBallView  extends Canvas
{
//-----------------------------------------------------------------------------
//  クラス変数定義
//-----------------------------------------------------------------------------

//  玉の大きさ
private final static int size   = 14;

//  縦横に並べる玉の数
private final static int width  = 7;
private final static int height = 4;

//-----------------------------------------------------------------------------
//  インスタンス変数定義
//-----------------------------------------------------------------------------

//  表示対象のゲーム
private UpperHandGame   game;

//  表示対象のプレーヤー
private int             player;

//  玉の色
private Color           color;

//-----------------------------------------------------------------------------
//  コンストラクタ定義
//-----------------------------------------------------------------------------

//-----------------------------------------------------------------------------
//  public UpperHandBallView(UpperHandGame game, int player))
//      UpperHandBallViewのインスタンスを生成し、初期化を行う。
//          UpperHandGame   game    - 表示対象のゲーム
//          int             player  - 表示対象のプレーヤー
//-----------------------------------------------------------------------------
public UpperHandBallView(UpperHandGame game, int player)
{
    this.game   = game;
    this.player = player;

    //  玉の色を決める。
    switch (player)
    {
    case UpperHandGame.FIRST:
        this.color  = UpperHand.color[UpperHand.FIRST_COLOR];
        break;
    case UpperHandGame.SECOND:
        this.color  = UpperHand.color[UpperHand.SECOND_COLOR];
        break;
    default:
        throw new Error("Bad player");
    }

    //  コンポーネントの背景色を設定する。
    setBackground(UpperHand.color[UpperHand.BG_COLOR]);
}

//-----------------------------------------------------------------------------
//  メソッド定義
//-----------------------------------------------------------------------------

//-----------------------------------------------------------------------------
//  public void paint(Graphics g)
//      現在の持ち玉を描画する。
//-----------------------------------------------------------------------------
public void paint(Graphics g)
{
    Color   c1;         //  左と上の辺の色
    Color   c2;         //  右と下の辺の色

    //  背景を描く。
    c1 = UpperHand.color[UpperHand.BG_COLOR].darker().darker();
    c2 = UpperHand.color[UpperHand.BG_COLOR].brighter().brighter();
    g.setColor(c1);
    g.drawLine(0, 0, 0, height * size - 1);
    g.drawLine(0, 0, width * size - 1, 0);
    g.setColor(c2);
    g.drawLine(width * size - 1, 0, width * size - 1, height * size - 1);
    g.drawLine(0, height * size - 1, width * size - 1, height * size - 1);

    //  玉を描く。
    g.setColor(color);
    int p = 0;
    for (int y = 0; y < height; y++)
    {
        for (int x = 0; x < width; x++)
        {
            if (p < game.ball(player))
            {
                g.fillOval(size * x + 1, size * y + 1, size - 2, size - 2);
            }
            p++;
        }
    }
}

}

コンポーネントの定義は終わったのですが、複数のコンポーネントがゲームを参照するようになったため、ゲームの再開処理に変更が必要になりました。今まではUpperHandGameクラスのインスタンスを新規に生成していましたが、この方法だとコンポーネントが参照していたゲームが過去のゲームにになってしまいます。そこで、コンストラクタが行っていた初期化処理を init()というメソッドに移し、コンストラクタを削除しました。ゲームを再開始するときはinit()を呼び出します。

イベントの伝播

UpperHandBoardViewクラスでイベントを処理せずfalse を返している箇所がありましたが、あのイベントはどこに行ったのでしょうか。
JDK1.0.2ではコンポーネントが処理しなかったイベントはコンテナに伝播されます。 UpperHandBoardViewクラスが処理しなかったイベントは UpperHandクラスで処理することができます。

JDK1.1ではイベントは伝播しません。

//-----------------------------------------------------------------------------
//  public boolean mouseDown(Event evt, int x, int y)
//      マウスのボタンが押されたときの処理を行う。
//-----------------------------------------------------------------------------
public boolean mouseDown(Event evt, int x, int y)
{
    if (game.isFinish())
    {                           //  ゲームが終了している場合
        startGame();        //  新しいゲームを始める。
    }

    return true;
}

//-----------------------------------------------------------------------------
//  public boolean mouseEnter(Event evt, int x, int y)
//      マウスがApplet内に入ったときの処理を行う。
//-----------------------------------------------------------------------------
public boolean mouseEnter(Event evt, int x, int y)
{
    //  Appletの情報をステータスバーに表示する。
    showStatus(getAppletInfo());
    return true;
}

//-----------------------------------------------------------------------------
//  public void startGame()
//      ゲームを開始する。
//-----------------------------------------------------------------------------
public void startGame()
{
    //  プレーヤーの名前を設定する。
    playerView[UpperHandGame.FIRST].playerName("First player");
    playerView[UpperHandGame.SECOND].playerName("Second player");

    //  ゲームを初期化する。
    game.init();

    //  全コンポーネントに再描画の「きっかけ」をわたす。
    Component comp[] = getComponents();
    for (int i = 0; i < comp.length; i++)
    {
        comp[i].repaint();
    }
}

//-----------------------------------------------------------------------------
//  public void makeMove(int p)
//      位置pに着手する。
//-----------------------------------------------------------------------------
public void makeMove(int p)
{
    // 着手する。
    game.makeMove(p);

    //  全コンポーネントに再描画の「きっかけ」をわたす。
    Component comp[] = getComponents();
    for (int i = 0; i < comp.length; i++)
    {
        comp[i].repaint();
    }
}

MOUSE_ENTERイベントはだれも処理していないため、 UpperHandクラスに到達します。 MOUSE_DOWNイベントはゲーム終了後は UpperHandクラスに到達し、 UpperHandクラスがゲーム再開の処理を行います。
また、今まではrepaint()を呼び出して自分自身の再描画のきっかけをもらっていたのですが、複数のコンポーネントがあるため、すべてのコンポーネントに対して repaint()を呼び出しています。

では、作成したコンポーネントをApplet内に配置しましょう。
UpperHandクラスのメソッドinit()でコンポーネントを生成し、配置します。

//-----------------------------------------------------------------------------
//  public void init()
//      Appletの初期化処理を行う。
//-----------------------------------------------------------------------------
public void init()
{
    //  ゲーム盤を新規に作成し、初期化する。
    game = new UpperHandGame();
    game.init();

    //  背景色を設定する。
    setBackground(UpperHand.color[UpperHand.BG_COLOR]);

    //  コンポーネントを作成する。
    createComponent();

    //  コンポーネントを配置する。
    layoutComponent();

    //  ゲームを開始する。
    startGame();
}

//-----------------------------------------------------------------------------
//  private void createComponent()
//      コンポーネントを作成する。
//-----------------------------------------------------------------------------
private void createComponent()
{
    //  すべてのコンポーネントを取り除く。
    removeAll();

    //  ゲーム盤を表示するコンポーネントを作成する。
    boardView = new UpperHandBoardView(game, this);

    for (int p = UpperHandGame.FIRST; p <= UpperHandGame.SECOND; p++)
    {
        //  プレーヤーを表示するコンポーネントを作成する。
        playerView[p] = new UpperHandPlayerView(game, p);

        //  持ち玉を表示するコンポーネントを作成する。
        ballView[p] = new UpperHandBallView(game, p);
    }
}

//-----------------------------------------------------------------------------
//  private void layoutComponent()
//      コンポーネントを配置する。
//-----------------------------------------------------------------------------
private void layoutComponent()
{
    setLayout(null);

    boardView.reshape(0, 0, 160, 160);
    add(boardView);

    playerView[UpperHandGame.FIRST].reshape(160, 0, 98, 16);
    add(playerView[UpperHandGame.FIRST]);

    ballView[UpperHandGame.FIRST].reshape(160, 16, 98, 56);
    add(ballView[UpperHandGame.FIRST]);

    playerView[UpperHandGame.SECOND].reshape(160, 72, 98, 16);
    add(playerView[UpperHandGame.SECOND]);

    ballView[UpperHandGame.SECOND].reshape(160, 88, 98, 56);
    add(ballView[UpperHandGame.SECOND]);
}

createComponent()の先頭でremoveAll()を呼び出してコンポーネントの削除を行っています。 Applet Viewerで「Restart」を実行するとinit()が呼び出されコンポーネントを重複して作成してしまうので、これを避けるために追加したコードです。
layoutComponent()でのコンポーネントの配置は暫定的にApplet内の座標指定で行っています。これはあまりよい方法ではありません。コンポーネントの配置方法については次回説明します。

ここまでにできあがったもの

あなたのブラウザはJavaに対応していません。

Javaソースコード (Ver. 1.1a5)

Satoshi Kobayashi (koba@yk.rim.or.jp)
