まずドライバーをマシンにインスツールします。
これがG3ＣＰＵボードです。
古いＣＰＵを外している所。
Ｇ３カードを取り付けた所。
使用時には放熱用のシールを貼ります。

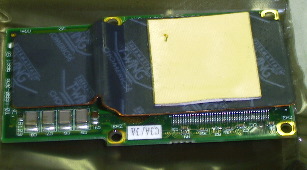

外した６０３ｅのＣＰＵボード、モトローラー製でした。
１９９９年２月１８日にＣＰＵをＧ３に変えました。ＭＡＣＷＯＲＬＤ Ｅｘｐｏ９８
会場のＴ−ＺＯＮＥのブースBOOSTER 1400 G3
233が税込み５９８００円だったので
思わず買ってしまいました。普通だと１０万円位するものです、一時個人輸入も考えた
のですが、たまたま在庫切れで買えなくて居ました＄３５０位だったかな？アメリカでは。
|
|
まずドライバーをマシンにインスツールします。 |
|
|
これがG3ＣＰＵボードです。 |
|
|
古いＣＰＵを外している所。 |
|
|
Ｇ３カードを取り付けた所。 使用時には放熱用のシールを貼ります。 |
|
|
外した６０３ｅのＣＰＵボード、モトローラー製でした。 |
１９９８年１０月４日にＨＤＤを４Ｇのに交換しましたＩＢＭのＤＴＣＡ−２４０９０
と言う、かなり一般的に使われてる物です、Ｍａｃショップでも売ってますが、値段が
高目ですので私はＤＯＳ／Ｖショップで買いました。

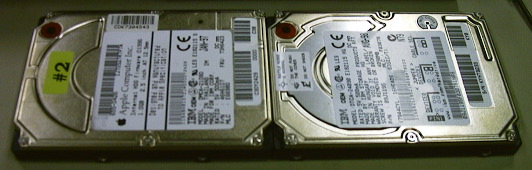

今までの物と並べたところです、左が最初に入っていた１Ｇ右の４Ｇの方が少し薄いです。
実はこのＨＤＤは取り付けねじの位置が違います新しい１４００は穴が８個開いている
取り付け金具なのですがあいにく私の奴は穴が４個でしたので金具を加工しました
新しい金具は売っているので買っても良いでしょう。
これは穴の寸法を測ってけがきをして取り付け金具に穴を開けてるところです。
あれちょっと違うぞ！とお気づき方もいると思うでしょうが実はこれはＵＳキーボード
なんです、私はもうこれでしか入力できない体なので、買ってすぐに交換しました
交換は簡単です。
工具無しでここまで開けられます、でもこれではまだキーボードは外せません、放熱版の
ビスを外して取り外さなければコネクターのロックを外せません。
これが放熱版を外したところです、左側の基盤はEthernetのカードです、このカードの
挿入方法がくせ者で一度最初についているメモリーをコネクターから外して近くにころがし
置いて、その後Ethernetのカードを拡張スロットに挿して、その後でロジックボードと
Ethernetのカードの間に置いて有るメモリーをドライバーなのでコネクターの上に載せて
挿さなければなりません、右側に刺さっている増設メモリーも本体右端の固定版に引っかけ
るのが少し大変です。これの上にはもう１枚メモリーを増設できます。
（１２月１４日に１６Ｍ増設しました）
これが用済みになったＪＩＳキーボードです、万一修理に出す時のために大切に保管
して有ります。
そんなわけで、只今の仕様は、メモリー６４ＭＢ、Ethernetのカード内蔵
ＵＳキーボードです。
主目的は会社での使用とデジカメのＰＣカード読み込み、Ethernetでのデスクトップ
マシンへの画像転送だったりします。
